(裏当金百貨）製品一覧PRODUCTS

①裏当金タブ関連製品一覧・オプション

形状

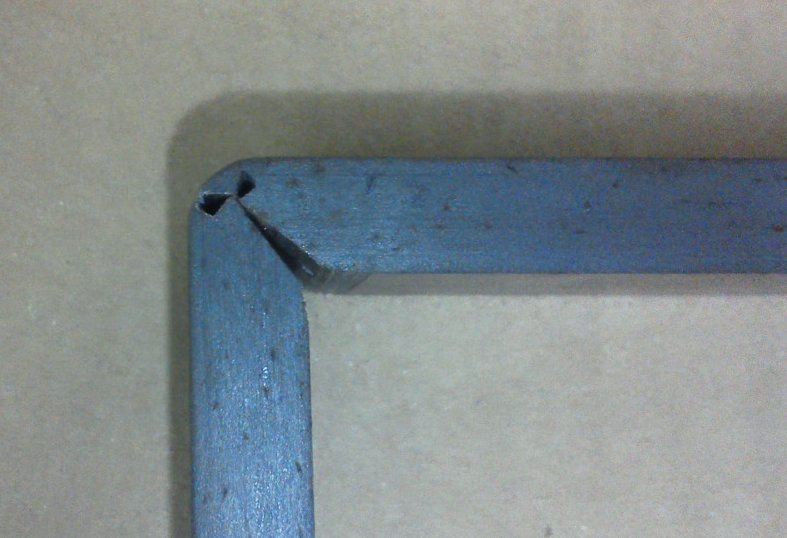

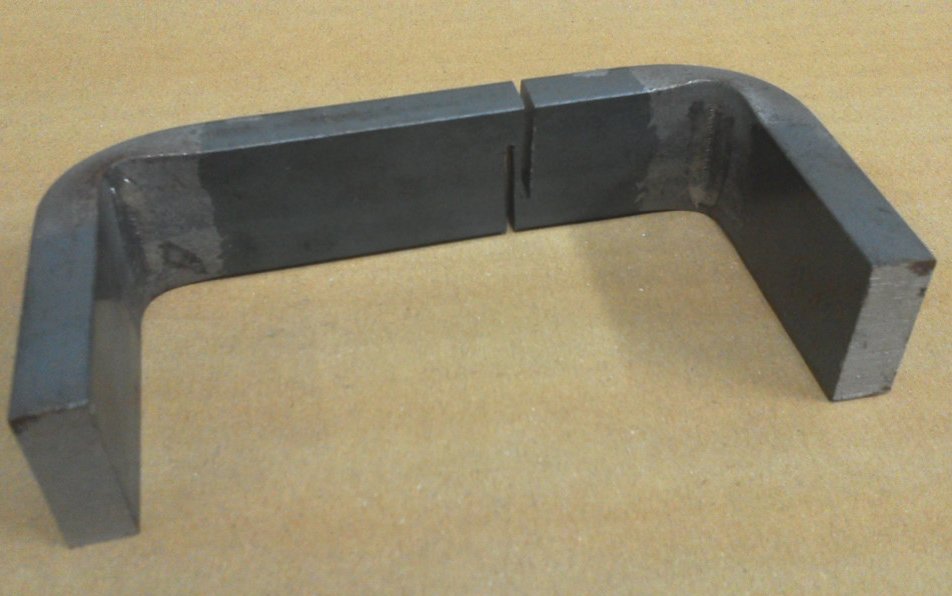

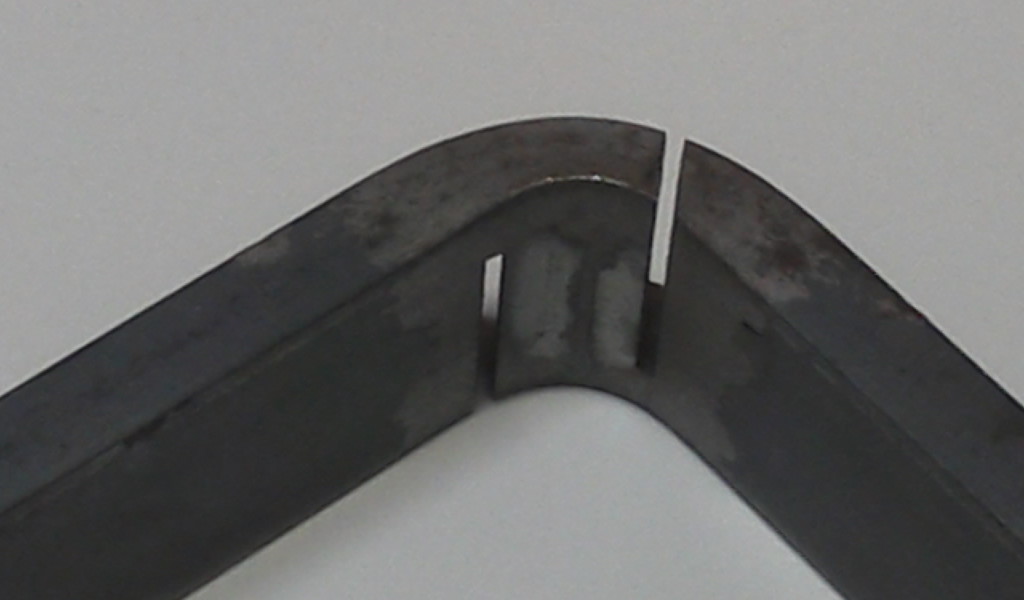

名称種類	｢スリット｣裏当金	「ダブルスリット｣薄板用裏当金	「ダブルスリットバー｣裏当金
特徴	手で折り曲げて使用する裏当金。ＮカラムＢＣＲを基準に製作しています。ジャバラ付きは長さＬの調整をすることが可能です。	Ｒ形状が鋭角で４．５ｍｍ及び６ｍｍの角パイプに対応した変形ダブルスリット裏当金	ダブルスリットの一種で、キャタピラ状であって設定Ｒ以上のすべての形状に対応。好きなところで切断・折り曲げで自由に使用できます。
形状

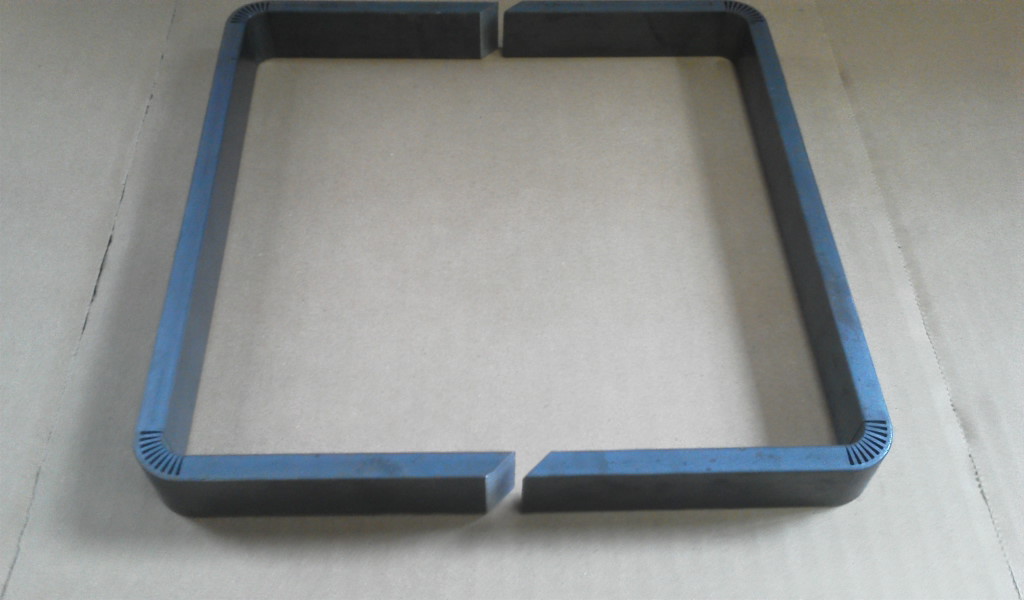

名称種類	「平面ジャバラ」裏当金（特許第５６８５７０５号）	「Ｒ内ジャバラ」裏当金 (意匠登録１５９５８１４号)	｢コの字一体型バネ」裏当金　（特許第５６８５７０５号）
特徴	対角状に一対の溝を加工することによってジャバラのように伸び縮みする裏当金。ジャバラを挟んで２方向に伸縮させてＲとＲ付近の隙間を解消し精度の高い組み立てができます。通常は万力で本体を拡げて使用。ゆるめに製作しています。もしものＲ先端の切削を回避。ロボット溶接にも最適です。ツメ付でねじれ防止とルート出し一発解決。 100角～550角用まで一体型。 ”ぎゅっぎゅっと感”があります。	Ｒ内のジャバラを挟んで縦横４方向に伸縮させて調整できる裏当金。組み立て時はハンマーで軽くたたいてジャバラをつめて使用するなど、なるべく万力不要となるようきつめに製作しています。ＢＣＲ295コラムメーカー指定であって、万力を使用してもＲ内の隙間が2ｍｍ以上の場合は返品いただけます。手溶接に最適です。 100角～550角用まで一体型。 ”ふわふわ感”があります。	対角状に一対の溝を加工することによってバネのように伸びる二分割裏当金。伸縮するジャバラ機能とは区別しています。組み立て時にバネを挟んで２方向に伸ばすとＲ内とＲ付近の隙間を解消し、ＢＣＲには最適の精度の高い組み立てとなります。ほとんどのコラムメーカーに使用できるのも大きなメリットです。ロボット溶接にも最適です。 ”ぐにゃぐにゃ感”があります。
形状

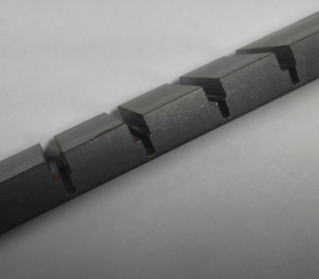

名称種類	｢ワンタッチ｣裏当金	「内開先」裏当金　（特許第５６００８２４号）	「ダブルスリット｣裏当金種類整理図・参考図（特許第６０９３９２５号）
特徴	内開先＋ツメ＋溶接止めで万力要らず。コラムに差し込んで組立溶接するだけのワンタッチ。オプションでＲジャバラの加工が可能です。	開先面を内側に折り曲げ加工した裏当金。開先側の裏当金外径が絞れていて内側へ反ったコラムに対応、差し込みやすくなっています。開先があって奥のほうまでコラム内側が見やすく組立て溶接がしやすくなっています。	手で折り曲げて使用する裏当金であって、連続する溝が２段の凸状で溶融金属つき抜け防止用の最適な裏当金製造を研究中、BCPにも対応します。従来のものと比較して折り曲げ調整範囲が大きく、多様なニーズに対応いたします。
形状

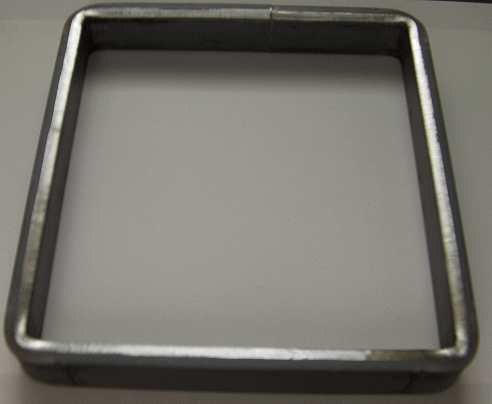

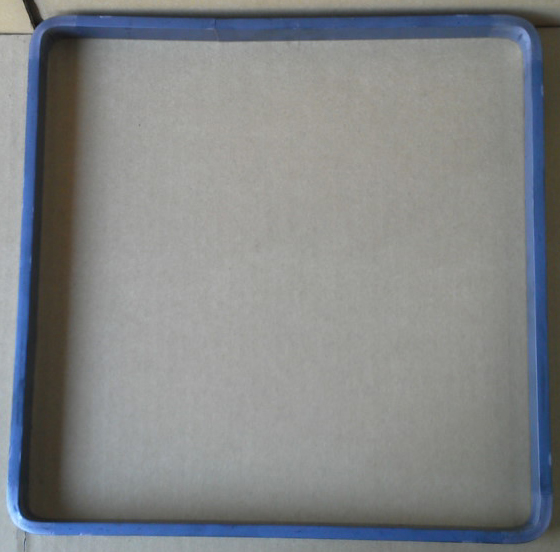

名称種類	コラム用汎用裏当金	丸パイプ用裏当金	「ツメ付」機能
特徴	一般的に従来から使用されているコラム形状にあわせて平鋼を機械加工によって折り曲げたもの。 100角鋼管用から550角コラム用まで一体型で製作いたします。コラムの特徴に最適な他のタイプの裏当金をおすすめしています。・・裏当金製作マニュアル	ツメ付可能な丸パイプ用裏当金です。	コラムへ挿入時にツメに当たってルートギャップが突出するように加工した裏当金。全サイズ突起１つずつ低価格にてツメ加工しています。
形状

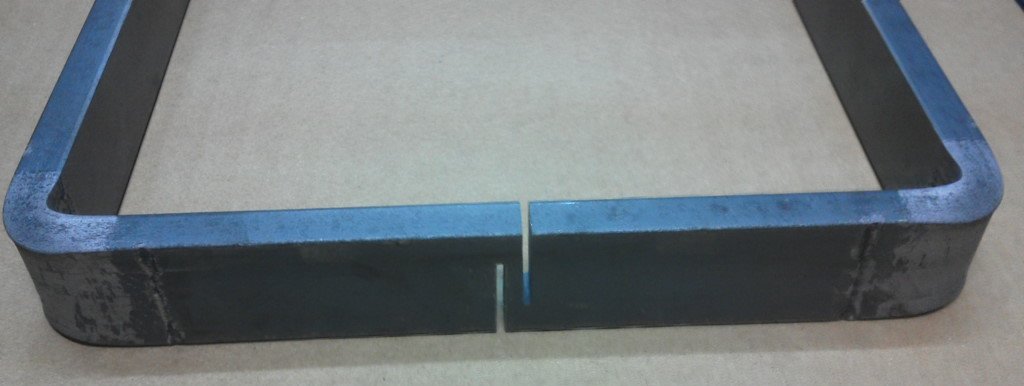

名称種類	「連結式」機能	「スライシング｣機能	ノンスカラップ裏当金
特徴	端部が凸凹で繋ぎあわさっている裏当金。裏当金本体がねじれずにコラムに組立溶接できます。	繋ぎ目の側面が斜めにカットされた形状の裏当金。特にＢＣＰコラムに対しての使用が効果大ですがすべての裏当金に適応できます。組立時に繋ぎ目端部が当たって裏当金がコラムに入らないのを防いだり、隙間大による補修材の継ぎ足しを防ぎます。	端材を利用して製作した低コストの裏当金です。
形状

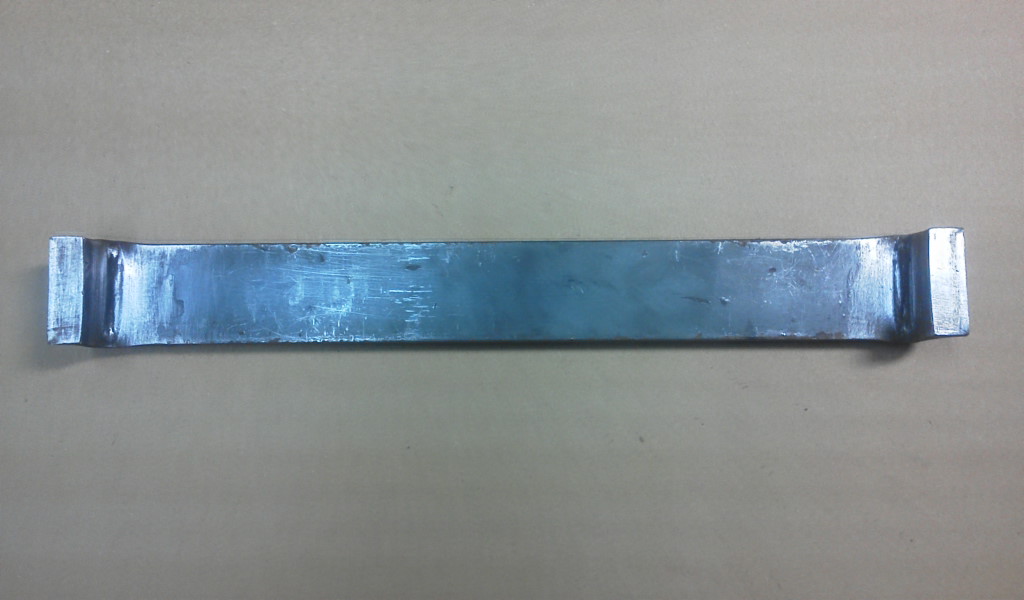

名称種類	「流れ止めエンドタブ機能付｣スカラップ裏当金
特徴	両端にスチールエンドタブの流れ止めダムが付いて一体となったスカラップ用裏当金。
形状

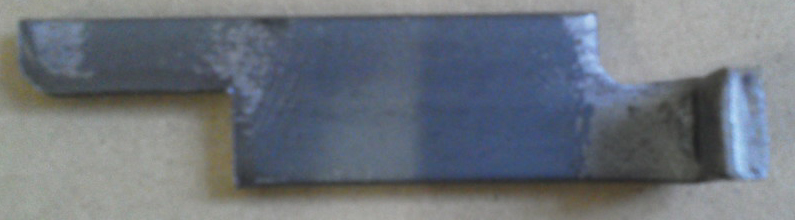

名称種類	スリットベンダー（意匠登録１７１２０８４号）	「インセッター」　（商標登第５９２９４９７号）　（意匠登録第１５０６９７７号）	「コーナータブ」
特徴	特にこれまで手で折り曲げ不可能なスリット裏当金を折り曲げるための治具です。２００角以下の小径コラム鋼管用曲げに便利ですが大型コラム用にも使用できる万能治具です。スリット残存板厚３ｍｍ以上の裏当金にも使用可能で今後の新しい発想のスリット裏当金開発に対応させます。イチオシ！	柱組立て精度を高めるために、裏当金をコラムや丸パイプにすばやく正確に取り付けるための補助金具です。特に、柱組立て時に裏当金をスライドさせて調整できるのが最大の特長です。現場接合部に使用できます。	一端部を逆円錐状に切削加工した改良型のスチールエンドタブです。溶融金属の流れ止めの形状になっています。
形状

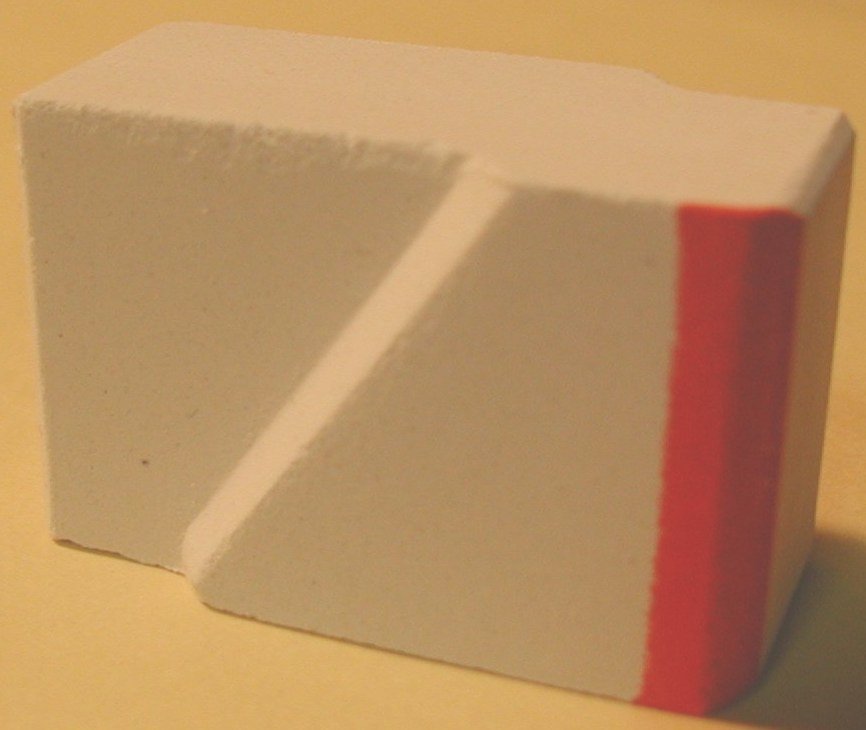

名称種類	「スチールエンドタブ」	「コラムＲ用くさび」	「色分けフラックスタブ」
特徴	従来から広く使用されているもので、主にひしもち形に切断加工されたものです。	スチール製のくさびで切り込み溝が入ったものは組立溶接不要です。	右側用と左側用を色分けしたタブです。
