ハンマーで叩いて１.５ｍｍ縮めた時

通常

シャコ万力で締め付けて１、５ｍｍ伸ばした時

１、　伸縮が−1.5ｍｍ〜＋3ｍｍ程可能です。→４箇所のコラムＲが７Ｒ差以内であれば一体型裏当金
　　　主に一方向に縮むことを目的にしています。　であっても十分な組立て精度を満たすことができます。

２、　通常の裏当金より小さい曲げＲ寸法に加工できます。→最大３Ｒ隙間を小さくします。

３、　一対の溝を支点にコラムに対し離着方向に曲げることができます。→コラム内側の凹凸に対応、
　　　　（幅広面に溝加工した場合）　　　　　　　　　　　　　　　　　　　　　　　　シーム付近に便利です。

４、　製品出荷前にコの字の裏当金ではできないコラムサンプルに対しての検品を行っています。

　　１〜４→最終的にコラムと裏当金のＲ形状付近の隙間を小さくすることが目的です。


　　�A４分割組立精度＋ねじれ防止とルート出し一発解決、使用感は一体型。（Ｒ内ジャバラ）

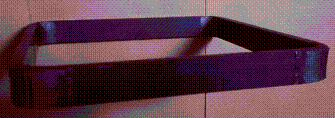

　Ｒ内ジャバラ＋ツメ付裏当金
　　　　　　　　　　　　　　　　　　　　　　鋼構造ジャーナル　29年1月30日号、22年8月30日号

　Ｒの隙間を小さく＋Ｒ形状の調整を同時にできます。二方向伸縮でＲの先端を削る心配もなくなります。

                                       　 あらかじめＲ寸法を通常の−１〜２ｍｍ、径寸法を通常の＋１ｍｍで製作いたします。

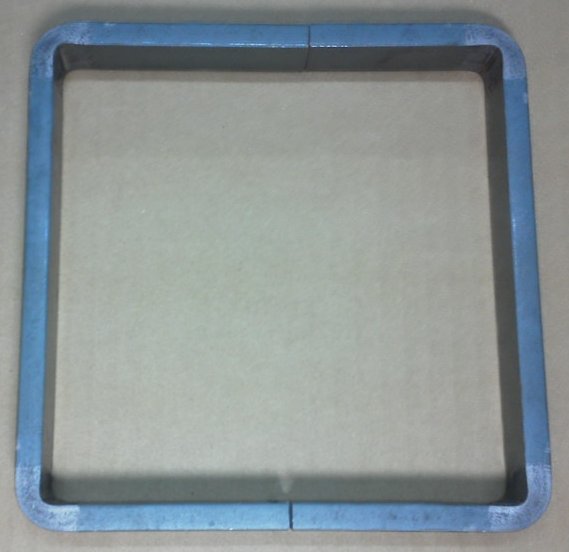

250角用以下はＲ内ジャバラ２箇所、300角用以上はＲ内ジャバラ１箇所＋平面上ジャバラ１箇所です。

※通常の一体型と同様の強度はありませんので、組立て溶接の位置と十分な強度に注意が必要です 。

　　　　　　　　　　　　　　　　　　
裏当金製作マニュアルとジャバラ機能について

　　�Bシャコ万力の締め方で調整、別方法で解決。（内開先）

　　板厚９ｍｍ、１２ｍｍ用の比較ではハンドベンド裏当金と同等のＲ形状の調整精度が期待できます。

ジャバラ機能の特長　シャコ万力で締め付けるだけでコラムに密着。ハンマーで叩けば小さく縮みます。
